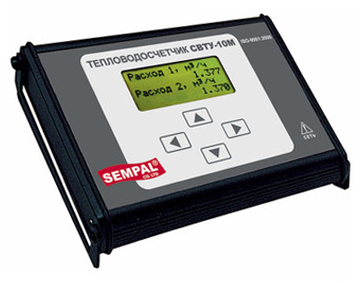

Ультразвуковой теплосчетчик СВТУ-10М

В середине 90х фирма Sempal (г. Киев) вышла на теплотехнический рынок страны, разработав и наладив серийное производство одного из первых ультразвуковых микропроцессорных теплосчетчиков НМВ 93.02. Прибор этот обладал полным диапазоном функций, необходимых хорошему теплосчетчику, обладал высокой точностью измерения, надежностью и неприхотливостью. И все это — на фоне сравнительно невысокой стоимости. Среди особенностей теплосчетчика НМВ 93.02 были возможность распечатки ведомостей по потреблению тепловой энергии прямо на принтер с COM-портом (стандартный порт RS-232), а также — беспроливная поверка расходомера. Последнее позволяло при периодической поверке прибора не производить демонтаж расходомерного участка с трубопровода, что существенно снижало стоимость метрологической поверки прибора.

Опробовав этот прибор на практике и оценив его качество, мы в своей работе сделали основной упор именно на него. И, начиная приблизительно с 1995-1996 гг. мы начали активное сотрудничество с фирмой Sempal, став региональным диллером этого предприятия. Около 80% приборов учета тепла, установленных на наших объектах, являются ультразвуковыми теплосчетчиками производства фирмы Sempal.

По мере развития технического прогресса фирма Sempal проводила регулярную модернизацию своей продукции, оснастив базовый прибор дополнительными функциями, такими как:

  • многоканального измерения расхода (приборы для объектов I категории учета тепла),
  • возможностью регулирования тепловой нагрузки,
  • блоком бесперебойного энергоснабжения,
  • возможностью дистанционного съема данных измерения и управления функцией регулирования тепловой нагрузки и т.д.

В продолжение серии очень хорошо зарекомендовавшего себя прибора НМВ 93.02 фирма Sempal выпустила новый ультразвуковой теплосчетчик СВТУ-10, а далее — его более позднюю версию СВТУ 10М. На сегодняшний день это один из наиболее удачных отечественных приборов, предназначенных для учета тепловой энергии в коммерческих целях.

Устройство для снятия и переноса данных с теплосчетчика СВТУ

Устройство для снятия и переноса данных с теплосчетчика СВТУ

Тепловодосчетчик СВТУ-10М (М1, М2) предназначен для:

  • измерения отпущенной или потребленной тепловой энергии (далее по тексту — тепловая энергия), объема теплоносителя, температуры теплоносителя в подающем и обратном трубопроводах, времени наработки (наличия напряжения сети питания и корректной работы) или простоя (отключения сети питания), а также вычисления массы (массового расхода) теплоносителя — варианты исполнения 2, 4-9 (см. рисунки ниже);
  • измерения объема холодной или горячей воды (далее по тексту — вода), ее температуры, времени наработки (наличия напряжения сети питания и корректной работы) или простоя (отключения сети питания), а также вычисления массы (массового расхода) воды — варианты исполнения 1, 3;
  • индикации (в зависимости от варианта исполнения) вышеперечисленных измеренных и вычисленных физических величин, а также тепловой мощности, объемного расхода теплоносителя или объемного расхода воды, избыточного давления теплоносителя или воды (по отдельному заказу), текущего времени и даты на цифровом показывающем устройстве;
  • формирования на двух независимых линейных выходах потенциальных (токовых) выходных сигналов, пропорциональных информативным параметрам, измеряемым счетчиком — температуре, давлению, объемному расходу и тепловой мощности.

Счетчики исполнений 4, 5, 7 дополнительно индицируют вычисленную разность объемных расходов теплоносителя в подающем и обратном трубопроводах (далее по тексту — утечка воды).

Счетчики исполнения 9 дополнительно измеряют расход на подпиточном трубопроводе, который равен величине утечки.

Счетчики исполнений 7 и 9 дополнительно измеряют температуру холодной воды на источнике тепловой энергии.

Счетчики, в зависимости от исполнения, могут применяться при учете, в том числе коммерческом, тепловой энергии в закрытых или открытых системах теплоснабжения или объема воды в соответствии с действующими правилами учета отпуска и потребления тепловой энергии или воды на промышленных объектах и объектах коммунального хозяйства.

Счетчики исполнения 9 предназначены для измерения отпущенной тепловой энергии на источнике тепловой энергии.

Счетчики исполнений 10, 11 и 12 предназначены использования в открытых системах теплоснабжения и прямым отбором воды в систему ГВС:

  • с отсутствием трубопровода холодного водоснабжения ЦВ и измерением температуры ГВС — вариант 10;
  • с трубопроводом ЦВ и измерением температуры ГВС — вариант 11;
  • с трубопроводом ЦВ без измерения температуры ГВС — вариант 11/1;
  • без трубопровода ЦВ и без измерения температуры ГВС — вариант 12.

Тепловодосчетчик СВТУ-10М имеет два независимых ультразвуковых канала измерения расхода воды и тепловой энергии, обеспечивая при этом подключение шести датчиков температуры и двух датчиков давления.

Теплосчетчик имеет два независимых встроенных аналоговых выхода для управления регулирующими клапанами любого типа, пороговыми устройствами, насосами или самописцами, а также 3-й встроенный пороговый выход для управления, например, рециркуляционным насосом. Каждый прибор имеет прямой выход на принтер, компьютер, модем, а также внешнее устройство съема данных УСД (см. Рис. 1). Через один канал связи (модем, RS-232, RS-485) можно получить доступ к нескольким теплосчетчикам, объединенным каналом RS-485.

svtu10m2

Дистанционно управляемая система учета и регулирования тепловодопотребления на базе теплосчетчика СВТУ-10М.

Таким образом, ультразвуковые тепловодосчетчики СВТУ-10М, фактически представляют собой законченную систему учета и регулирования тепловодопотребления в одном приборе.

Для организации обмена информацией между тепловодосчетчиками СВТУ-10М и IBM-совместимым компьютером используется программа «SEMPAL Device Manager». Указанное программное обеспечение поставляется бесплатно и позволяет легко и просто объединять значительное количество тепловодосчетчиков «СЕМПАЛ» в автоматизированные дистанционно управляемые системы учета и регулирования любой конфигурации в масштабах района или города.
